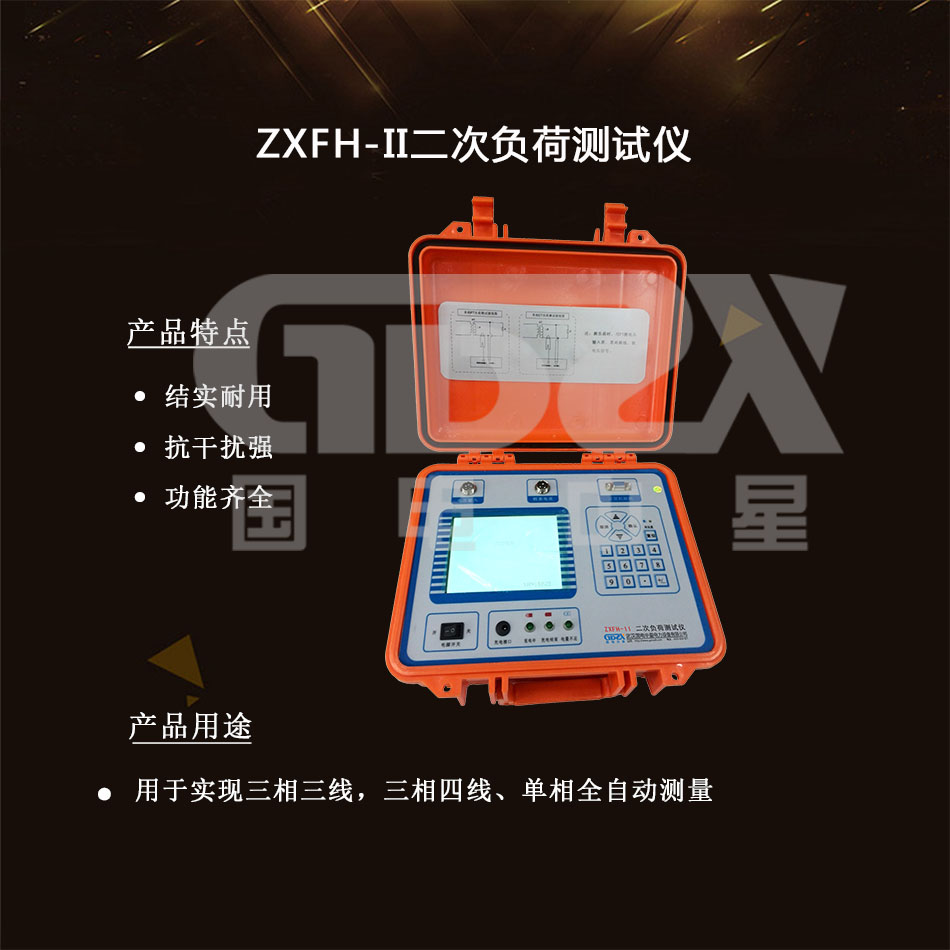

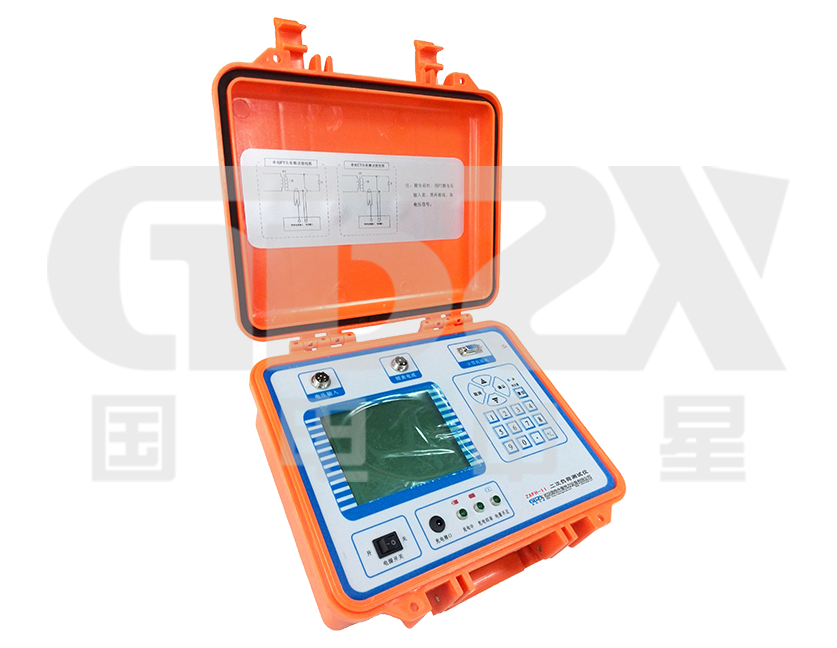

操作視頻 ZXFH-Ⅱ型二次負荷測試儀提供PT、CT二次負荷測量，電壓、電流、相位頻率、有功、無功、視在功率、功率因數等個電氣量的測量。
產品別稱
二次負荷測試儀、互感器二次負荷在線測試儀、二次負荷測量儀、互感器二次負荷測量儀
1.可以實現三相三線，三相四線、單相全自動測量。
2.使用工程塑料機箱，結識耐用，有效保障測試人員及系統安全。
3.儀器具有量程自動切換功能，保證測試精度。
4.采用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強。
5.測量完畢，自動計算各項參數，便于客戶分析和試驗。
6.采用大屏幕漢字液晶顯示，所有操作均由漢字菜單提示；
數據具備掉電存貯及瀏覽功能，能與計算機聯機傳送數據。
7.采用大容量7.2V11Ah鋰電池供電，對測試回路不產生任何影響，避免系統出現保護的情況。同時在現場無供電電源的情況下使用。
8.二次負荷測試，采用鉗型電流表采樣電流，不需要斷開二次回路。可以實現不停電在線測量。自動切換量程：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證。
9.工作時間可以長達24小時，可在充電狀態下測量。
10.附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量。
11.儀器體積小，重量輕。
12.能存儲480組測量數據，斷電后能保持十年。
13.中文界面大屏幕顯示，帶有RS-232通訊接口。
1.環境條件
1)溫
度：-5～40℃
2)相對濕度：<95%（25℃）
3)海拔高度：<2500m
4)外界干擾：無特強震動、無特強電磁場
2.PT二次負荷測試儀
1)導納測量準確度：
X=X×2%+Y×2%)2個字)
Y=Y×2%+X×2%×34.38)2個字)
2)2個字：儀器的量化誤差
3)電壓表頭：0.5%
4)電阻測量范圍：0.1Ω-50.0Ω
5)阻抗測量準確度：
X=X×2%+Y×2%)2個字)
Y=Y×2%+X×2%×34.38)2個字)
6)2個字：儀器的量化誤差
7)電流表頭：1%
3.CT二次負荷測試儀
1)阻抗測量范圍：0.1Ω~50.0Ω
2)阻抗測量準確度：
X=2%×X+2%×Y)2個字)
Y=2%×X+2%×Y)2個字)
3)2個字：儀器的量化誤差
4)電流表頭：1%
