精度、效能與便攜性的融合：深度剖析ZX-703微機繼電保護測試儀的技術優勢

在電力系統的安全穩定運行中，繼電保護裝置扮演著“忠誠衛士”的角色。而確保這位“衛士”時刻保持敏銳和準確的，正是各類繼電保護測試儀。隨著微機保護技術的普及和電網復雜性的增加，市場對測試儀的性能、功能和智能化水平提出了更高要求。傳統的單一功能測試儀已難以滿足綜合化、高精度的測試場景，而高端大型測試系統則面臨成本高昂、移動不便的挑戰。

本文將圍繞 ZX-703 微機繼電保護測試儀 的核心性能，通過與傳統測試設備及高端大型測試系統的對比，深度剖析其如何在精度、效能與便攜性之間取得卓越平衡，為技術人員在設備選型和現場應用提供有價值的參考。

一、 核心性能對比：超越傳統，比肩高端

1. 1，輸出能力與精度：從“夠用”到“精準”

• ●    對比傳統設備： 傳統測試儀常存在輸出功率不足、精度一般（通常在0.5級）、波形失真大等問題，在測試大電流繼電器或要求高精度測量的場合力不從心。

• ●    ZX-703 優勢： 其采用 “新型高保真功放” 和 “高速高性能數字信號處理器（DSP）” ，實現了0.2% 的交流輸出精度（主量程）。三相電流并聯輸出高達120A，電壓輸出線電壓達240V，且支持交直流一體化直接輸出。這意味著它不僅能輕松應對常規電磁型繼電器，更能精準測試各類微機保護裝置，輸出波形純凈，可靠性遠超傳統設備。

2. 2，功能覆蓋范圍：從“單一”到“全能”

• ●    對比傳統設備： 過去，測試不同功能的繼電器可能需要多臺設備：毫秒儀、調壓器、移相器等，接線復雜，效率低下。

• ●    ZX-703 優勢： 它是一臺真正的“全能型”選手。產品簡介中列舉的電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率等幾乎所有常見繼電器及微機保護的測試，一臺ZX-703即可完成。其0~20次諧波疊加、頻率可變（聯機0-1000Hz）、相位靈活調節（0~360°，精度<0.5°） 的能力，使其能夠模擬各種復雜的故障工況，這是傳統單一設備無法比擬的。

二、 操作體驗與智能化：從“繁瑣”到“ intuitive（直觀）”

1. 1，人機交互：革命性的“旋轉鼠標”設計

• ●    對比高端系統： 許多高端測試系統功能強大但操作復雜，需要經過專業培訓，學習成本高。雖然連接電腦后軟件功能強大，但單機操作往往不便。

• ZX-703 優勢： 它創新性地采用了 “旋轉鼠標”控制器 和大屏幕高分辨率圖形液晶顯示屏，實現了單機獨立運行下的全中文可視化操作。技術人員無需攜帶電腦，即可在現場完成絕大多數測試項目的設定和執行，操作邏輯直觀，被形象地稱為 “傻瓜式”操作 ，極大提升了現場工作效率。

2. 2，雙模式運行：兼顧靈活與深度

• ●    單機模式： 滿足現場絕大部分快速測試、巡檢和定檢需求，輕便靈活。

• ●    聯機模式（聯接電腦運行）： 通過Windows軟件平臺，可以執行更復雜的整組試驗、定值掃描、故障回放等任務。軟件支持實時存儲數據、顯示矢量圖、繪制故障波形和生成報表，滿足了自動化、高標準測試的需求。這種設計兼具了小型儀的便攜性和大型系統的深度分析能力。

三、 工程適用性：為現場而生的設計

1. 1，便攜性與供電：

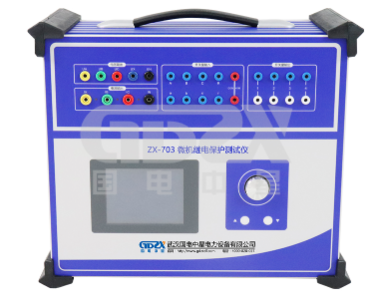

• ZX-703采用主機一體化單機結構，重量?jī)H15kg，體積小巧，非常適合移動變電站、現場檢修等流動試驗場合。僅需交流220V電源即可工作，降低了現場取電門檻。相比之下，大型測試系統往往體積龐大、沉重。

  2，豐富的接口與獨立電源：

• 提供8路開入量和4路開出量，且輸入接點智能兼容空接點與電位接點，無需額外轉換，方便對接各種保護裝置。

• 內置獨立專用直流電源（110V/220V, 1.5A），可直接為保護裝置供電，省去了額外攜帶直流電源的麻煩，這是很多同類設備不具備的貼心設計。

2. 3，可靠性設計：

• 合理的散熱結構、完善的保護措施及電源軟啟動，保證了設備在長時間、大負荷輸出下的穩定性和安全性，體現了其作為專業工具的可靠性。

結論與總結

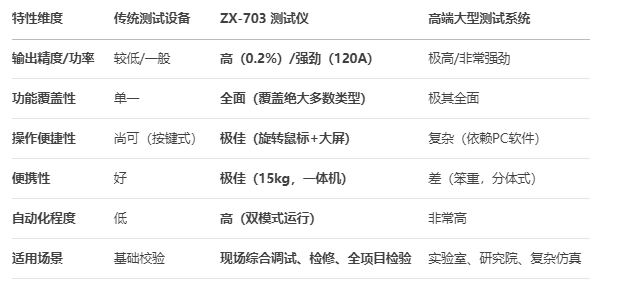

通過以上對比分析，我們可以清晰地看到 ZX-703 微機繼電保護測試儀 的產品定位和技術價值：

     總而言之，ZX-703 微機繼電保護測試儀并非追求極致的參數堆砌，而是深刻理解了現場技術人員的工作痛點，在精度、功能、易用性、便攜性及成本之間找到了一個絕佳的平衡點。它成功地將原本只有大型系統才具備的高性能，濃縮到了一臺輕便的一體化設備中，是進行日常保護裝置檢定、復雜故障模擬和現場整組試驗的“利器”，其高性?xún)r(jià)比的特性使其成為各級電力試驗單位、繼保班組和技術人員的理想選擇。
     國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
