全自動抗干擾介質損耗測試儀測量方式及原理

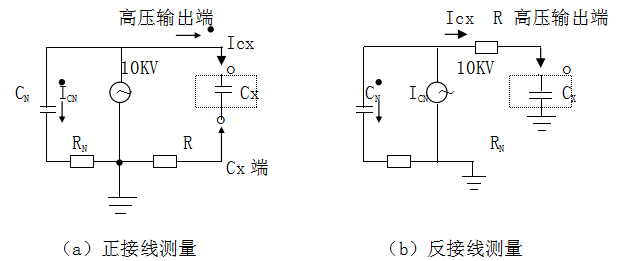

按被測試品是否接地分兩種測量方式，即正接線測量方式和反接線測量方式。兩種測量方式的原理如圖1所示：

圖1

    在高壓電源的10kV側，高壓分兩路，一路給機內(nèi)標準電容CN，此電容介損非常小，可以認為介損為零，即為純?nèi)菪噪娏鳎穗娏鱅CN 可做為容性電流基準。在Cx試品一側，試品電流Icx通過采樣電阻R采入機內(nèi)，此Icx可分解成水平分量和垂直分量見圖2所示，通過計算水平分量與垂直分量的比值即可得到tgδ值。

    在圖1（a）中Cx為非接地試品，試品電流Icx從試品末端進入采樣電阻R，得到全電流值，在圖1（b）中Cx為接地試品，機內(nèi)Cx端直接接地，電流Icx從試品高壓端到機內(nèi)采樣電阻取得全電流值。

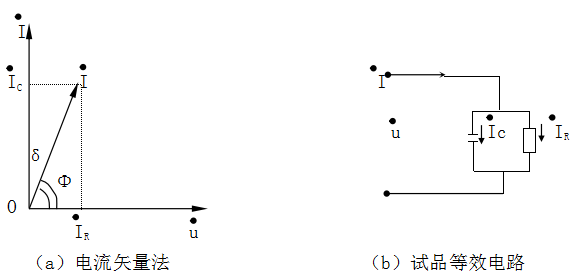

圖2
