接地故障測試儀的工作原理

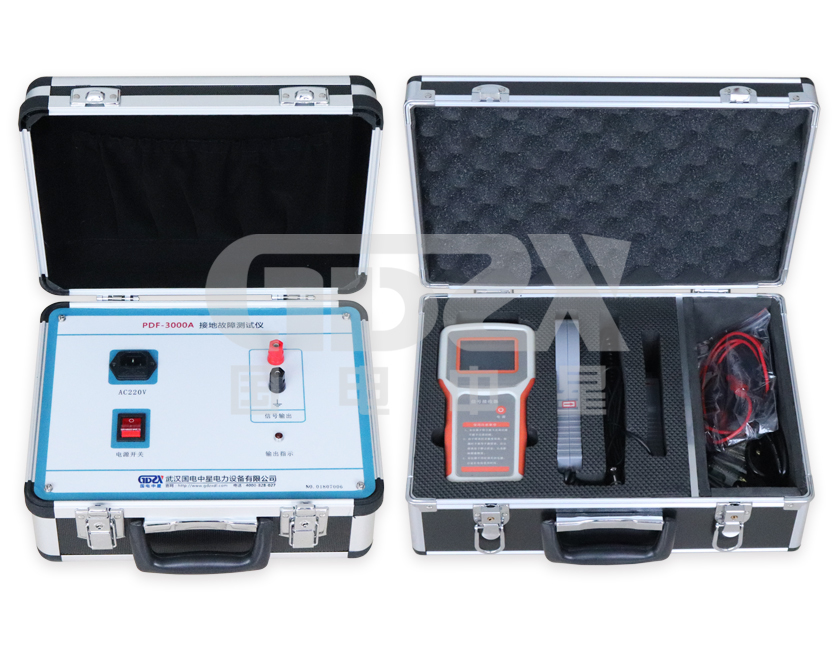

PDF-3000A接地故障測試儀能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的高效處理大大提高了檢測范圍與抗干擾能力；采用了優秀的算法和先進的模糊控制計算理論，將被檢測絕緣支路的優勢程度以數值的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置及方向。

工作原理：

國電中星生產的該儀器用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置。儀器在原理上引入一種全新的探測方法----波形分析法，其主要特點和優點：檢測靈敏度高、排查系統分布電容能力強、不斷電查找、不影響系統正常運行、抗干擾能力強、安全可靠等。波形分析法，就是利用在直流母線與地之間加入一種特定的周期性電壓信號，通過卡鉗式探頭探測各支路電流，分析、計算電流信號基波與諧波的相位及相位差，進而判斷是否存在接地故障及接地故障點。

儀器由信號發生器、信號接收器和信號采集器（卡鉗）三部分組成。在查找直流系統故障時，三者須同時配合使用。

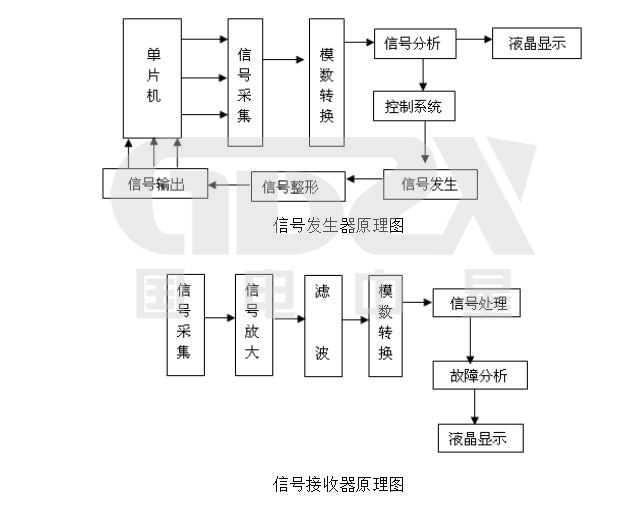

本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：
