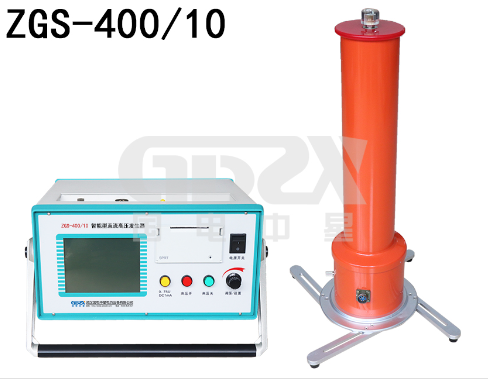

ZGS-400系列智能型直流高壓發生器技術解析及行業對比

一、技術亮點解析

ZGS-400系列作為新一代智能化直流高壓試驗設備，其技術創新主要體現在四大核心領域：

1.智能控制系統

采用ARM架構微處理器實現全數字化控制，電壓調節精度達±0.5%

人機交互界面集成7英寸工業級觸摸屏（分辨率800×480）

具備實時PID閉環控制算法，電壓波動率＜0.5%

2. 測試模式創新

3.電磁兼容設計

三級屏蔽結構：內部μ金屬屏蔽層、雙層銅網屏蔽罩、鋁合金機箱

瞬態抑制能力：可承受8/20μs波形100kA浪涌沖擊

傳導干擾抑制：插入損耗＞60dB（10kHz-1GHz）

4.安全保護體系
多級聯鎖保護機制包含：

動態過壓保護（響應時間＜10μs）

智能閃絡檢測（采用小波變換算法）

接地阻抗實時監測（精度0.1Ω）

緊急機械分斷（動作時間＜5ms）

二、行業對比分析

與傳統直流高壓發生器對比：

1.測量精度提升

電壓測量：傳統1.5級 → ZGS-400 0.5級（采用24位Σ-Δ ADC）

電流測量：傳統2.0級 → ZGS-400 0.2級（零磁通霍爾傳感器）

溫度漂移：＜50ppm/℃（傳統設備約200ppm/℃）

2.工作效率對比
在避雷器測試中：

傳統設備：需要5次手動升壓/降壓 → 耗時約45分鐘

ZGS-400：自動掃描測試 → 8分鐘完成全特性曲線

3.數據管理能力
內置存儲支持：

1000組測試記錄（含時間戳）

200組波形數據（采樣率1MS/s）

支持USB3.0數據導出和WiFi無線傳輸

三、典型應用場景

1.氧化鋅避雷器測試
實現0.75U1mA自動計算，采用三階遞推算法確保轉折點捕捉精度達±0.2%

2.電纜耐壓試驗
配合分布式電容補償模塊，可測試長度達5km的220kV XLPE電纜

3.特殊環境應用

高海拔補償：內置氣壓傳感器（量程50-110kPa）自動修正放電參數

低溫啟動：-40℃環境下通過PTC加熱模塊保證正常啟動

四、使用建議

1.模式選擇指南

科研測試：推薦自動模式+數據記錄

現場試驗：優先使用快速測試模式

故障診斷：配合示波器接口進行波形分析

2.維護要點

每月進行自校準（內置標準源精度0.05級）

每季度檢查硅橡膠密封件（建議更換周期2年）

每年校驗分壓器（溫度系數補償需激活）

五、技術展望

下一代產品將集成：

1.基于Zigbee的分布式測試組網

2.數字孿生測試仿真模塊

3.基于深度學習的絕緣缺陷預測

本設備代表了當前直流高壓測試技術的智能化發展方向，其精確的數字化控制、完善的保護機制和智能化的測試流程，為電力設備預防性試驗提供了新的技術標桿。建議技術人員重點關注其自動測試流程的優化配置和數據分析功能的深度應用。
