繼電器校驗的基本要求及校驗注意點

繼電器校驗的基本要求

整定校驗所用儀表精度應為0.5級以上。

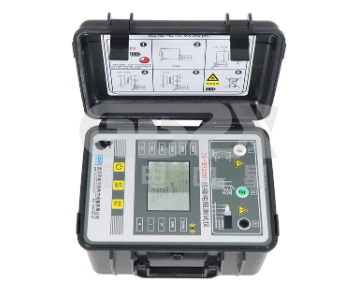

測量絕緣電阻應選用1000V兆歐表，數字繼電器的接點輸入和輸出部分、通信部分不必測量絕緣電阻。

新投入的繼電保護和系統自動裝置中每一個繼電器在安裝前必須按照該類繼電器的試驗規程所規定的全部項目進行校驗，經校驗合格后繼電器安裝在盤上后，再按本規程的內容進行現場校驗。

繼電器機械部份的檢驗

將盤、設備及端子板上的灰塵清潔后，檢查繼電器蓋子應完好，然后打開繼電器蓋子進行內部檢查。

檢查繼電器可動部份動作應靈活能復歸原位，在軸承軸承座阻尼裝置與機械部份無卡住現象。

檢查軸向竄動應正常，各間隙中無鐵屑，可動部份不粘住在支柱上，各彈簧的固定及焊接良好。

檢查繼電器接點系統可動及固定接點應清潔無污垢或燒損，檢查可動及固定接點無變形。無相對偏移，當接點接觸時，接觸點的接觸應緊密，夾角應符合要求，無抖動。

檢查各種時間繼電器及復雜繼電器保護裝置中時間元件的鐘表機構及可動系統在前進或后退時動作應靈活，并檢查瞬時滑動終止接點的閉合應可靠。

對于GL過電流繼電器每年年校中必須調換觸點

對于晶體管繼電器，檢査電子原件裝配應正確，印刷電路板不得有虛焊脫落現象。

繼電器所有電路對外殼及觸點間必須用1000V兆歐表檢查其絕緣電阻，應不小于10MΩ。

繼電器校驗結束后，檢查盤上的端子板、接線，螺釘壓接應可靠并加以緊固。

誤差、離散值、變差的計算：

誤差(%)=(實測值-整定值)/整定值x100

離散值 (%)=(與平均值相差最大的數值-平均值)/平均值x100

變差(%)=(五次試驗中最大值-五次試驗中最小值)/五次試驗中的平均值x100

一般調整及校驗注意點

動作電流可調整支架下面的彈簧。

返回電流可調整架子下面的鋼條和磁鐵的距離或扇形齒輪及蝸桿間的牙齒,并調整其接觸程度，但必須注意防止因接觸過小而打滑。

時限特性可調整永久磁鐵與轉盤之間的位置

速動元件可調整可動銜鐵與電磁鐵之間距離。

速動元件如不用。其調整螺絲應放在不速動位置(最大位置)。

繼電器蓋子若是金屬的，須蓋上蓋子進行特性校驗。

繼電器之某一特性調整后將影響其它特性，故調整后繼電器其它特性應重新校驗。
