繞組變形測試接線方式及測試注意事項

繞組變形測試接線方式

根據套管高度選用合適引線長度的接線鉗，分別聯接在輸入單元和檢測單元的TERMINAL端。測試儀器通常提供引線長度不同的兩套(4把)接線鉗，聯接110kV及以上套管時應使用引線較長的接線鉗，避免測量單元與套管將軍帽接觸；

通過裸銅線把輸入單元和檢測單元的GND端與變壓器油箱外殼接地位置可靠連接；

通過同軸電纜把輸入單元的Us、U1端和檢測單元的U2端分別與測試儀器的對應端口聯接；

確認輸入單元及檢測單元可靠接地，然后選定激勵端(輸入端和響應端(測量端)，并把輸入單元和檢測單元可靠鉗接在變壓器的激勵端和響應端；

為便于前后對比，輸入端、測量端選擇宜按對應的接線圖所示選擇。

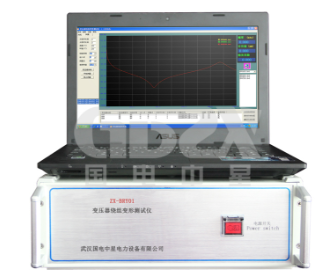

合上繞組變形測試儀的啟動電源開關，然后再操作計算機鍵盤，即可進行測量。

測量注意事項

繞組變形測試是較靈敏、精確的試驗，需要試驗人員要有較強的責任心和認真的態度。

當發現試驗結果異常時應檢查繞組變形測試儀和試驗接線，重復測量一次，前后兩次測量結果應相符，確保試驗結果的可靠性。

為便于相互比較和管理，應按照統一規定的測試接線方式和掃頻模式進行測量。

測試時變壓器應完全與電網隔離，拆除所有與變壓器套管相連的母線，并使這些母線盡可能遠離變壓器套管，試驗人員盡量遠離套管，以減少雜散電容的影響。

繞組的頻響特性曲線與分接開關位置關系很大，測試時應檢查并記錄分接開關位置，最好使用最高分接，以便能對整個繞組進行測量。

接地線應接地良好，建議用螺母緊固在鐵心接地線上或套管升高座上，不可隨意纏繞。接地線接地不良可能導致測試結果重復性不好。

接線鉗與變壓器接線頭接觸應良好。應注意變壓器接線頭與接線鉗之間接觸不良的影響。

繞組變形測試最好安排在所有直流試驗項目之前進行，以避免累積電荷的影響。

對于△接線繞組，如能解開應考慮解開三相分別測量。
