變壓器絕緣水平試驗中試驗電壓種類及要求

絕緣水平是變壓器能夠承受住運行中各種過電壓與長期最高工作電壓作用的水平。在電力系統中一般都用非線性元件，即避雷器限制電力系統的過電壓水平，如電力系統遭受過電壓時，如雷電過電壓，由于非線性特性的避雷器在高電壓時，電阻值降低，致使對地?fù)舸┓烹姡烹姾螅诒芾灼鏖y片上有殘壓存在，不同電壓等級的避雷器具有不同的殘壓值，變壓器應能承受住作用到變壓器的殘壓。

以絕緣水平是按絕緣配合決定的，用不同特性的避雷器保護變壓器時，變壓器可選用不同的絕緣水平，或者說，變壓器可有不同的試驗電壓。一般有下列幾種避雷器，普通閥式、磁吹閥式、碳化硅避雷器、氧化鋅避雷器。高壓與超高壓系統一般用性能較高的氧化鋅避雷器。超高壓變壓器用氧化鋅避雷器保護時，試驗電壓與最高系統電壓之比值在降低。

對Um≤252kV 的變壓器，更應注意變壓器能承受住雷電沖擊電壓的作用。對Um=550kV的變壓器，則應注意長期工作電壓的作用。從總的原則來講，變壓器的絕緣水平應高于避雷器的保護水平，這就是絕緣配合。變壓器沒有避雷器保護時是不能運行的。避雷器的性能越好，變壓器的試驗電壓可越低。變壓器的Um越高，長期最高工作電壓越重要。

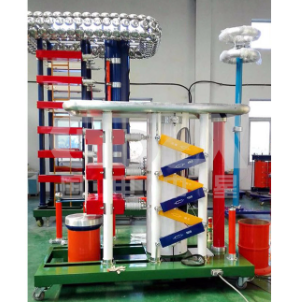

變壓器的試驗電壓種類：

(1)Um≤ 126kV

1min 工頻試驗電壓、全波與截波雷電沖擊試驗電壓。

(2)Um=252kV

除Um≤126kV 的試驗電壓外，還有局部放電試驗電壓。

(3)Um=363kV與550kV

除Um=252kV 的試驗電壓外，還有操作波沖擊試驗電壓。Um=550kV的變壓器還要做油流帶電試驗。

如果變壓器與GIS(氣體絕緣變電站)相聯時還要考慮特快瞬變過電壓(VFTO)的作用，應加試陡截波試驗電壓。

各種電壓沿繞組的分布是不同的。

沿繞組作線性分布的電壓有：長期工作電壓、感應試驗電壓、局部放電試驗電壓、操作波沖擊試驗電壓。在作這些試驗時，繞組都不同短路。沿繞組作非線性分布的電壓為雷電沖擊試驗電壓，包括全波與截波沖擊試驗電壓。作雷電沖擊試驗時，非被試驗組應兩端短接并接地。為驗證變壓器能否承受住試驗電壓的作用，可用場強低于允許值來事先控制。

在試驗時Um≤126kV變壓器而言，主要是從試驗電壓下有沒有放電或擊穿來考核，對m>252kV變壓器現時言，主要是從局部放電試驗電壓下局部放電量來考核。所以對m>252kV變器現時言，應控制局部放電試驗電壓下場強低于允許值，長期最高工作電壓下場強也要低于允許值。

要保證變壓器能具有一定的絕緣水平，還應注意試驗電壓的傳遞作用，如高壓繞組在作沖擊試驗時，低壓繞組雖兩端接地，但通過靜電電容感受應，在低壓繞組中部會有感受應沖擊電壓;低壓繞組與低壓側引線的局部放電會傳遞到高壓繞組。所以說，變壓器的絕緣水平是對整臺變壓器而言的，決不是對某一繞組而言，應使整臺變壓器能具有承受住各種試驗電壓作用的要求。在運行時，變壓器的每一側，即高壓、中壓與低壓側，都應有相應的電壓等級的避雷器保護。即使是配電電壓0.4kV側也應有非線性保護元件保護。

變壓器承受過電壓的能力還與變壓器繞組的接法有關。如多雷地區用的配電變壓器應選Yzn11 接法。

還應注意，試驗電壓分對地與相間兩大類;對Um≤252kV變壓器而言，對地試驗等到于相同試驗電壓；Um>363kV 變壓器的相間試驗電壓大于對地試驗電壓。對Um=550kV相變壓器而言，操作波沖擊試驗電壓與感應試驗電壓的相間值約為對地值的1.5倍。
