變壓器繞組及主導電回路直流電阻試驗

1、擺放測試儀器、連接測試線

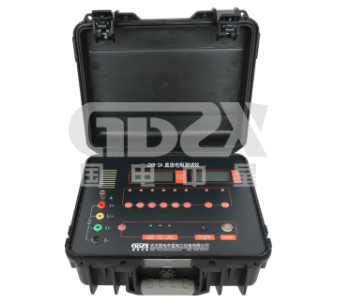

選擇合適位置擺放變壓器直流電阻測試儀，并將儀器接地端可靠接地，參考試驗結線示意圖，將儀器測試接線端通過專用測試線和被試變壓器繞組連接。

注意事項：

1)接線應正確、連接應牢固、可靠，保證接觸良好。
2)防止感應電傷人，損壞試驗設備。

3)注意正確選擇測試電流值。

安全措施

1)使用專用測試線，認真檢查測試線的連接。

2)必要時可以將被試變壓器繞組一端接地，減小感應電的影響。

4)注意測量值是否穩定。

5)注意電阻值單位換算。

2、開始測量，讀取并記錄測量結果

啟動測試儀開始測量，待測量值穩定，儀器指示無變化時，記錄測量電阻值。

注意事項：

1)注意正確選擇測試電流值。

2)注意測量值是否穩定。

3)注意電阻值單位換算。

安全措施
1)一般選用3~10A的電流輸出值。

2)保證足夠的穩定時間。

3、按需要改變分接位置繼續測量

對有載調壓變壓器，改變分接位置后，再次啟動測試儀開始測量，對無載調壓變壓器必須斷開測試回路，徹底放電后，才能繼續測量。

注意事項：

注意變壓器分接開關類型。對有載調壓變壓器，可不斷開測試回路;對無載調壓變壓器必須斷開測試回路，徹底放電后，才能改變分接位置，繼續測量。

4、停止測量，將被試繞組放電并接地。

停止測量，將被試繞組放電并接地。注意測量回路未放電，或放電不徹底會危機人身安全、損壞測試設備。

注意事項：必須等待測試儀顯示已完全放電、蜂鳴器停止鳴叫才能斷開測試回路，進行后續工作。
