GIS輔助和控制回路的絕緣試驗方法及注意事項

輔助和控制回路的絕緣試驗

試驗電壓施加在連接在一起的輔助回路和控制回路與開關裝置的底座之間。

輔助回路和控制回路的一部分與接連在一起并與底架相連的其他部分之間。

試驗電壓為2kV，持續時間為1min。

試驗前的準備

確認控制柜及操動機構配線完成，檢查端子排接線可靠牢固 (可用手用力往外拉導線，檢查是否連接牢固)。并且，確認CT端子、PT端子的區域，因?yàn)镃T\PT端子的試驗要求和普通端子會有所不同。

用裸銅線(或?qū)Ｓ霉ぱb) 將試驗區域的端子逐一可靠短接。

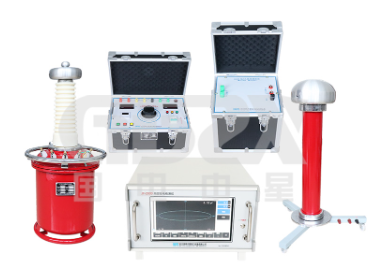

試驗設備有多種，常用的是5kV工頻試驗變壓器。

試驗時的注意事項

雖然是在較低電壓下進行的交流耐壓試驗，但試驗時一定要確保試驗人員和周圍作業人員的安全。

1)確認試驗圍

確認施加電壓的范圍。尤其是在大范圍實施試驗時，一定要認真檢查試驗用短接線連接和接地線連接可靠。要注意試驗的范圍，不得超過試驗設備的容量。

2)施加電壓值的確認

要注意：一般控制回路上施加的耐壓值是2kV，1分鐘，但有些部件的耐壓值另有規定。試驗時要確認技術文件的要求。

3)操作時的注意事項

測量試驗前、后的絕緣電阻時，在測量后一定要完全放電。

確認設備輸入電源的電壓正確無誤。

為防止試驗開始時的突然加壓，應在電源合閘前，確認調壓器的位置在零點。

試驗結束后，不得在加壓狀態就關閉電源開關，定要降壓至零位后再關閉電源開關。

試驗中，設備電源開關操作頻繁，在接觸設備和進行試驗時，一定要隨時與配合試驗人員溝通，一定要確認設備和被試回路接地。
