變壓器各繞組直流電阻測量試驗要求

試驗要求

變壓器各繞組的電阻應分別在各繞組的端上測量；三相變壓器繞組為Y聯結無中性點引出時應測量其線電阻，例如 AB、BC、CA;如有中性點引出時，應測量其相電阻，例如 A0.BO、CO；但對中性點引線電阻所占比重大的yn聯結且低壓為 400V 的配電變壓器，應測量其線電阻(ab、bc、ca)及中性點對一個線端的電阻，如AO。繞組為D聯結時，首末端均引出的應測量其相電阻；封閉三角形的試品應測量其線電阻。

帶有分接的繞組，應在所有分接下測量其繞組電阻。有載調壓變壓器如有正反勵磁開關(極性選擇器)時，應在一個方向上測量甩有分接的繞組電阻，在另一個方向上可以只測量1一2個分接。測量繞組時，無勵磁分接開關應使定位裝置進入指定位置;有載分接開頭應采用電動操作。

繞組電阻測量時，必須準確記錄繞組溫度，變壓器引線裝配完工后測量繞組電阻時，器身不應停放在空氣流動較快和周圍空氣溫度變化較大的場所，此時記錄環境溫度；總裝配完工后，對于干式變壓器，繞組溫度應取繞組表面不少于3點溫度的平均值；對于油浸式變壓器，在油溫度已經穩定后，向被試麻醉品溫度計座內注入至少2/3深度以上的變壓器油并插入溫度計；此時可將油頂層溫度作為繞組溫度，對于大型變壓器應取油平均溫度作為繞組溫度。

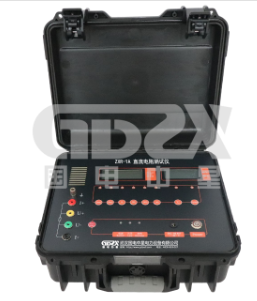

根據產品技術數據中繞組電阻計算值，合理選擇直流電阻測試儀或專用電橋(精確度應不低于0.2級；其要求如下：

a、檢查儀器，根據儀器使用說明書和繞組電阻大小選擇直流電阻測試儀的測試電流；

b、各繞組引出端子必須全部處于開路狀態工:如有開中三角形聯結的繞組應將其開路處不得連接；

C、測量帶有分接的變壓器繞組電阻時，有載調壓變壓器不須切斷測量電路，只須重新啟動儀器；

d、對無勵磁調壓變壓器在變換分接位置時，必須切斷電源；對 D/D聯結的變器，可以逐相變換分接而不切斷電源；

e、當被試品為容量較大的五柱變壓器且低壓為 D接時，直流電阻測量應采用助磁法以縮短測量時間;試驗后，應注意消磁。

f、測量時一定要等待繞組自感效應影響降至最小程度，再讀取數據，否則將會造成較大的誤差。

g、每次測量完畢，必須對測量回路徹底放電并加以確認后，才可進行下一步操作。
