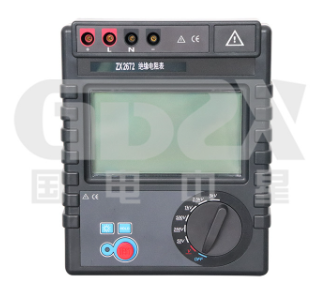

絕緣電阻測試儀試驗準備工作及試驗方法

試驗準備工作

1) 試驗前應拆除被試設備電源及一切對外連線，并將被試物短接后接地放電1min，電容量較大的應至少放電2min以免觸電和影響測量結果。

2)效驗儀表指針是否在無窮大上，否則需調整機械調零螺絲。注意：在調整機械調零螺絲時，左右調整量為半圈。

3)用干燥清潔的柔軟布擦去被試物的表面污垢，必要時先用汽油洗凈套管的表面積垢，以消除表面漏電電流影響測試結果。

4)將高壓測試線一端(紅色)插入2LINE端，另一端接于或使用掛鉤掛在被試設備的高壓導體上，將綠色測試線一端插入3GUARD端，另端接于被試設備的高壓護環上，以消除表面泄漏電流的影響。

將另外一根黑色測試線插入地端(EARTH)端，另一頭接于被試設備的外殼或地上。注意:在接線時，特別注意LINE (紅色)與GUARD(綠色)的接法不要將其短路。

2、開始測試

1)轉動波段開關接通電源，如電源工作正常指示燈應發綠光否則回發紅或黃色光。

2)轉動到電壓選擇檔，儀器自動接通檢測電池容量3秒鐘。當指針停在BATT.GOOD區，則電池是好的,否則需更換電池。

3)轉動波段開關，選擇需要的測試電壓(500V/1000V/2500V)。

4)按下或鎖定測試鍵開始測試。這時測試鍵上方高壓輸出指示燈發亮并且儀表內置蜂鳴器每隔 1 秒鐘響一聲，代表 LINEC端有高壓輸出。

警告：測試過程中，嚴禁觸模探棒前端裸露部分以免發生觸電危險。

5)當綠色 LED 亮，在外圈讀絕緣電阻值(高范圍)；紅色LED亮,則讀內圈刻度。測試完后，松開測試鍵，儀表停止測試，等待幾秒鐘，不要立即把探頭從測試電路移開。這時儀表將自動釋放測試電路中的殘存電荷。

警告：試驗完畢或重復進行試驗時，必須將被試物短接后對地充分放電(儀表也有內置自動放電功能，不過時間較長)

6)需連續進行第二次測量時，可按3-5步驟執行注意:如長期不進行測試，需將電池倉中的電池拿出，以免電池液滲漏損壞儀表。
