絕緣油擊穿強度試驗

絕緣油的物理特性

當水分進入絕緣油后，水分在油中的狀態可分為：懸浮狀態、溶解狀態和沉淀狀態。為懸浮狀態時，油對擊穿電壓下降最為顯著;溶解狀態次之;沉淀狀態一般影響很小。因此水沉積在變壓器底部時，抽取油樣不一定是取得有水的油樣做試驗，它的擊穿電壓仍然很高。

影響絕緣油電氣強度的因素：吸收水分、外表污染和溫度變化等等。如油瓶未封閉置放了一個晚上，耐壓強度就降低了，主要的原因是油吸收了水分，晚間氣溫下降，空氣中濕度升高，空氣中的水分更容易浸入而溶解于油中，當油中含有微量水分，油的耐壓強度便明顯下降。

絕緣油擊穿試驗用專用器具：

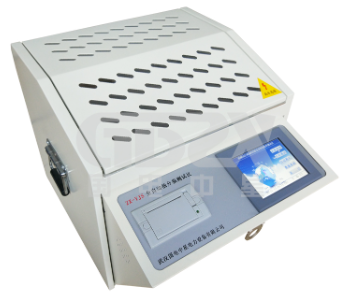

絕緣油介電強度測試儀，絕緣油擊穿試驗，用平板型電極不采用球型電極，平板型極間電場分布均勻，易使油中雜質連成“小橋”，故擊穿電壓較小，程度上決定于雜質的多少。絕緣油擊穿的目的是檢查油中的水分、纖維等雜質，因此采用平板型電極較好。國標規定平板型電極直徑為25mm，板間距離為2.5mm，裝入油杯中，作為絕緣油擊穿試驗用專用器具。

影響油試驗的有關因素

(1)油的抗電強度與外加電壓作用時間有關。

外加電壓作用時間長，油中的雜質有足夠的時間在間隙中形成小橋，抗電強度就會較低。外加電壓作用時間短，在沖擊電壓下，油中的雜質來不及在間隙中形成小橋，擊穿電壓將顯著提高。沖擊時間越短，擊穿電壓越高。

(2)油的抗電強度與電源的頻率有關。

電源的頻率對試驗也是有影響的，當頻率太高時，由于介質損耗加大，可能引起熱擊穿，擊穿電壓下降，所以油的抗電強度試驗采用工頻電源。

(3)油的抗電強度與油的溫度有關。

受潮的油的擊穿電壓隨著溫度的升高而升高，因為油中懸浮狀態的水分隨著溫度的升高轉為溶解狀態的緣故。當溫度上升至60-800℃以上時，由于水分蒸發而在油中產生大量氣泡，擊穿電壓反而下降。干燥過的油則受溫度影響小。
