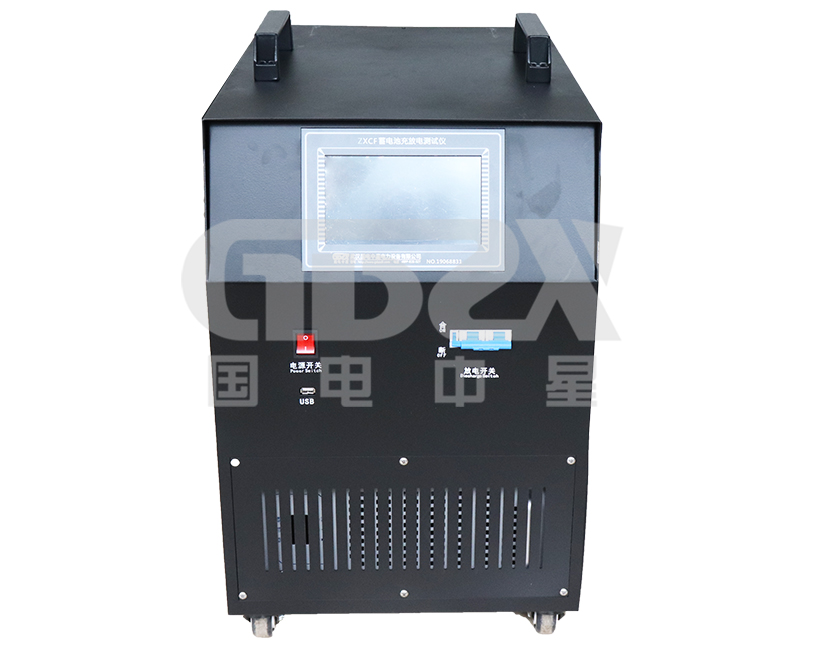

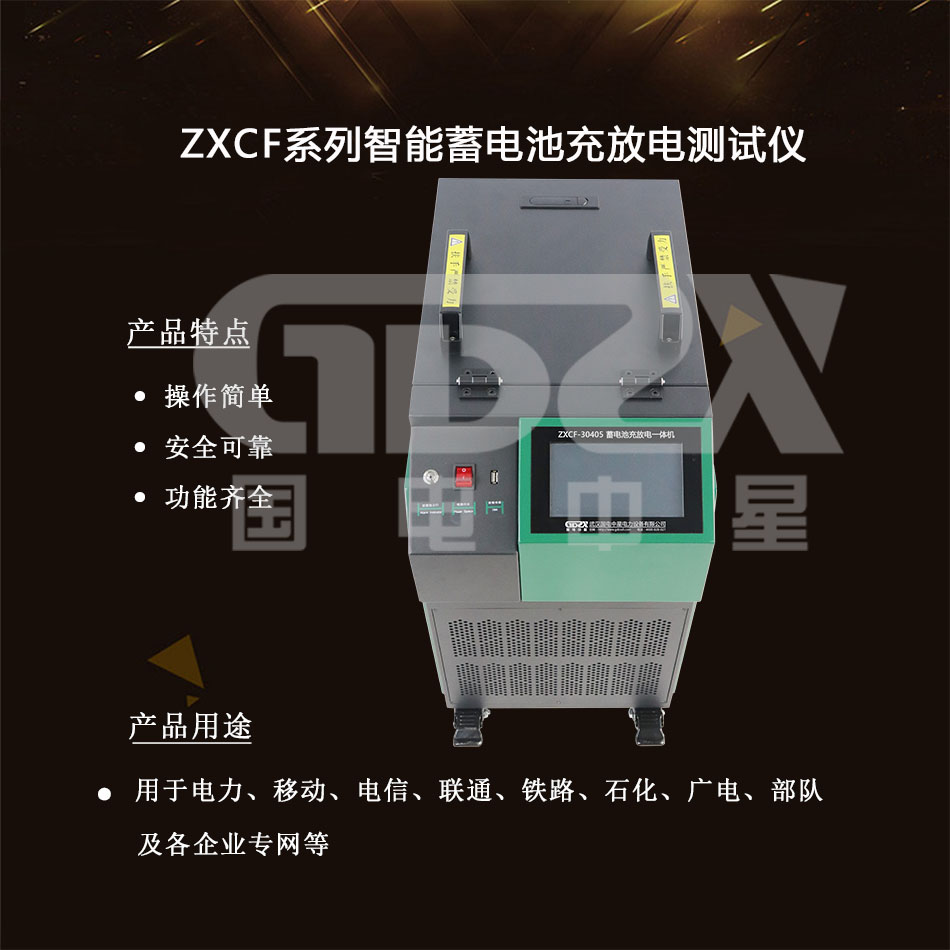

操作視頻ZXCF系列智能蓄電池充放電測試儀可在蓄電池在線狀態下,作為放電負載,通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電組端電壓或單體電壓,跌至設定下限值、或設定的放電時間到、或設定的放電容量到,儀器自動停止放電,并記錄下放電過程中有價值的、連續的過程實時數據。本測試儀系統對單體電池的電壓監測信息,采用無線中繼接入,簡單、安全、準確。
1) 采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更安全。
2) 具有三種無線/有線通訊方式，1、無線采集盒與放電主機之間具有無線/RS485通訊功能，可通過放電儀實時監測各單體電壓狀況。2、PC機端上位機軟件與無線監測模塊具有無線/RS485通訊功能，可在不需要接入放電儀的情況下通過無線方式直接監測單體電壓狀況。3、PC機端上位機軟件與放電測試儀之間通過RS485通訊線連接后，可進行遠端控制放電。

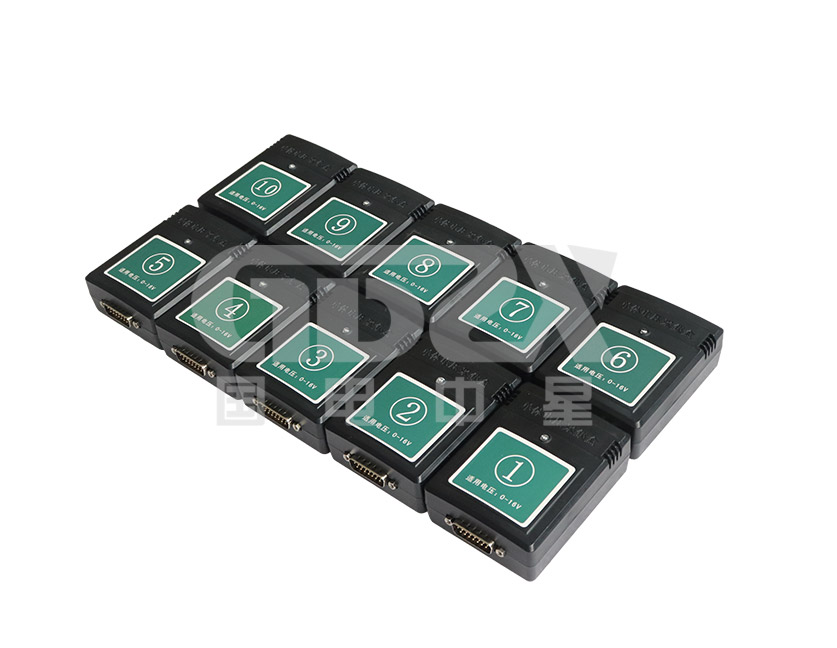

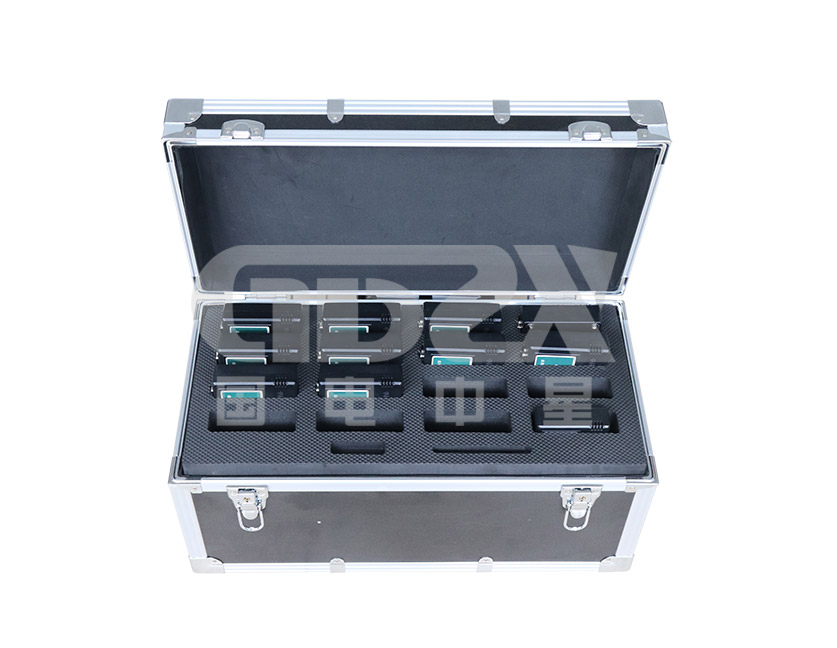

3) 無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監控。
4) 設備安裝、調試、維護簡便，各采集模塊前后采用隔離技術，安全性、可靠性程度高
5) 配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。
6) 有USB接口，可將放電過程的數據存入U盤，并導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。
7) 采用智能單片機ARM控制、液晶中英文顯示。菜單操作簡單明了。
8) 自動保護功能，設定放電時長到、放電容量到；蓄電池組電壓低于設定的最低保護電壓；負載連線出現異常等，自動停止放電并報警，同時自動記錄停機方式。
9) 可設定測試/放電終止條件，包括單體電池電壓、電池組終止電壓、放電電流、放電時間。
10) 可記錄測試/放電過程每節電池放電情況，主要是電池組總容量、總電壓、總電流以及電壓最低的單體電池的電壓變化情況。
11) 可進行在線補償式放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合。
項目 | 技術參數 |
電池組電壓 | DC48V |
充電電流 | 0-100A持續可調 |
放電電流 | 0-150A持續可調 |
工作模式 | 可單機使用，可并機使用，可并聯恒流模塊使用 |
保護性能 | 輸入端過壓保護，LCD提示； 電池電壓極性反接保護，蜂鳴器告警； 過流保護，LCD提示； 85℃過熱保護，LCD提示，蜂鳴器告警； |
單體電壓采集 | 單體電壓測量類型 :2V |
單體電壓測量范圍:2V:0～4V | |
單體電壓分辨率: 0.001V | |
控制精度 | 放電電流≤±1%；組端電壓≤±0.1%；單體電壓：≤±0.05% |
PC機通信 | RS485接口 |
數據保存容量 | 2Gbit FLASH |
散 熱 | 強制風冷 |
溫 度 | 工作范圍：-5～50℃ 貯藏溫度：-40～70℃ |
濕 度 | 相對濕度0～90%（40±2℃） |
海 拔 | 額定海拔4000米 |
噪 音 | ﹤60dB |
電 壓 | 單相三線制: 220V AC （–20%～+30%），頻率:45～65Hz |
耐壓測試 | 輸入－機殼：2200Vdc 1min 輸入－輸出：2200Vdc 1min 輸出－機殼：700Vdc 1min |
安 全 性 | 滿足EN610950 |
交流輸入 | 國標公插座，適用1～1.5mm2電纜 |

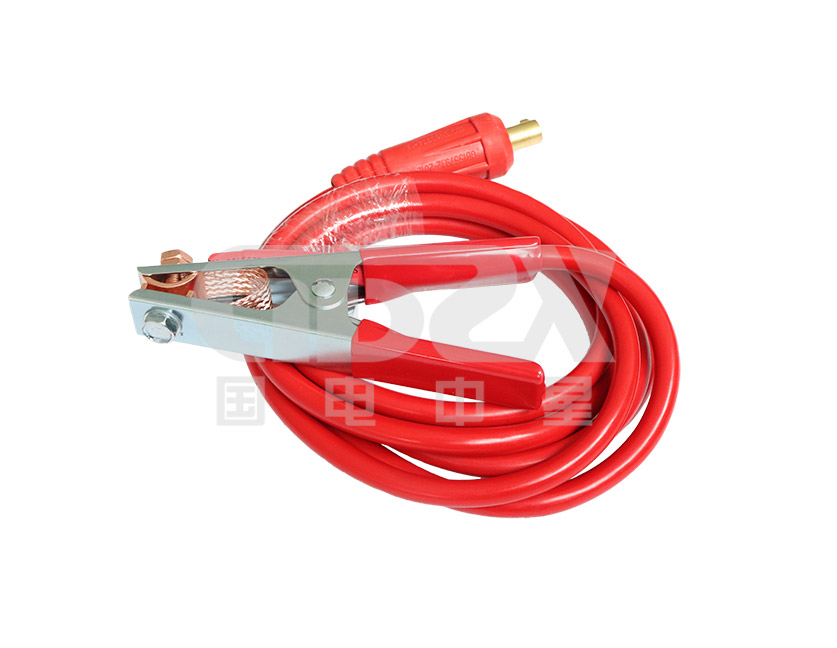

直流輸出 | 儀表25mm2電纜快接插頭（紅正黑負） |
國電中星ZXCF系列選型一覽表
規格型號 | 蓄電池組 | 充電電流 | 放電電流 | 單體 | 兼容 |
ZXCF系列蓄電池充放電一體機 | |||||
ZXCF-20505 | 48V | 50A | 50A | 無 | — |
ZXCF-21015 | 48V | 100A | 150A | 無 | — |
ZXCF-30405 | 110V | 40A | 50A | 無 | — |
ZXCF-40203 | 220V | 20A | 30A | 無 | — |
ZXCF-40310 | 220V | 30A | 100A | 無 | — |
ZXCF-40410 | 220V | 40A | 100A | 無 | — |
ZXCF-J40405 | 10-300V | 40A | 50A | 無 | 24V、48V、110V、220V兼容 |
ZXCF-60205 | 480V | 20A | 50A | 無 | — |
ZXCF-D系列蓄電池充放電綜合監測儀 | |||||

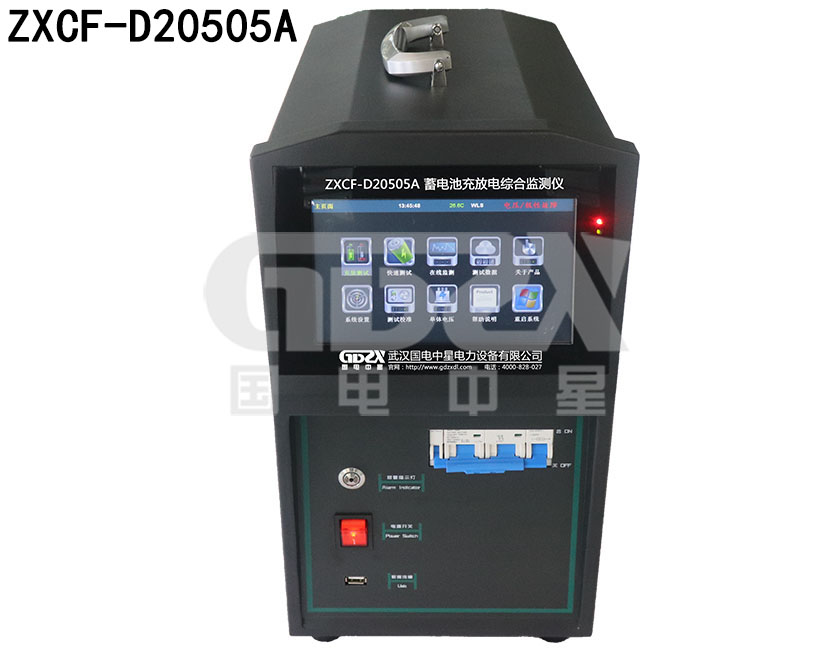

ZXCF-D20505A | 48V | 50A | 50A | 單體2V | — |
ZXCF-D21015A | 48V | 100A | 150A | 單體2V | — |

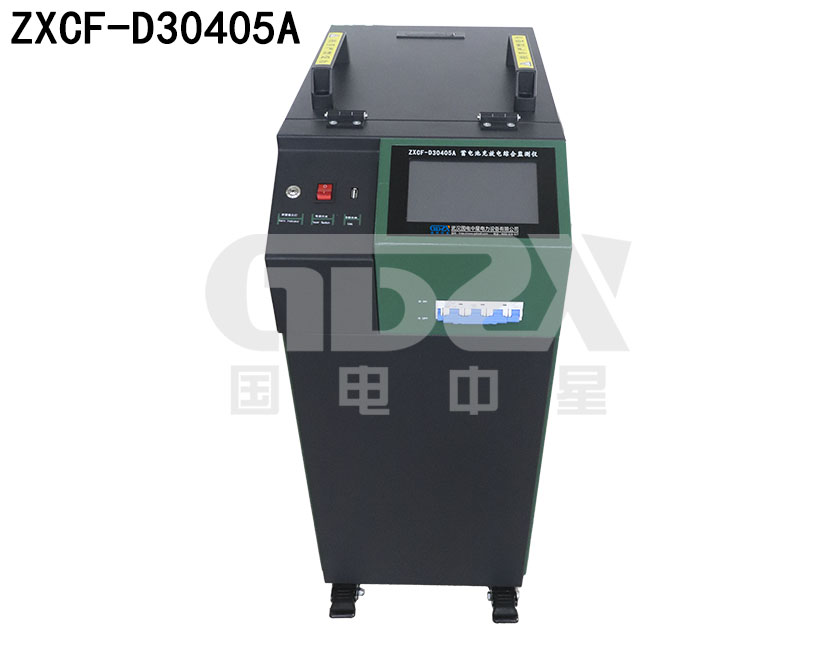

ZXCF-D30405A | 110V | 40A | 50A | 單體2V | — |
ZXCF-D40203A | 220V | 20A | 30A | 單體2V | — |
ZXCF-D40203C | 220V | 20A | 30A | 單體12V | — |

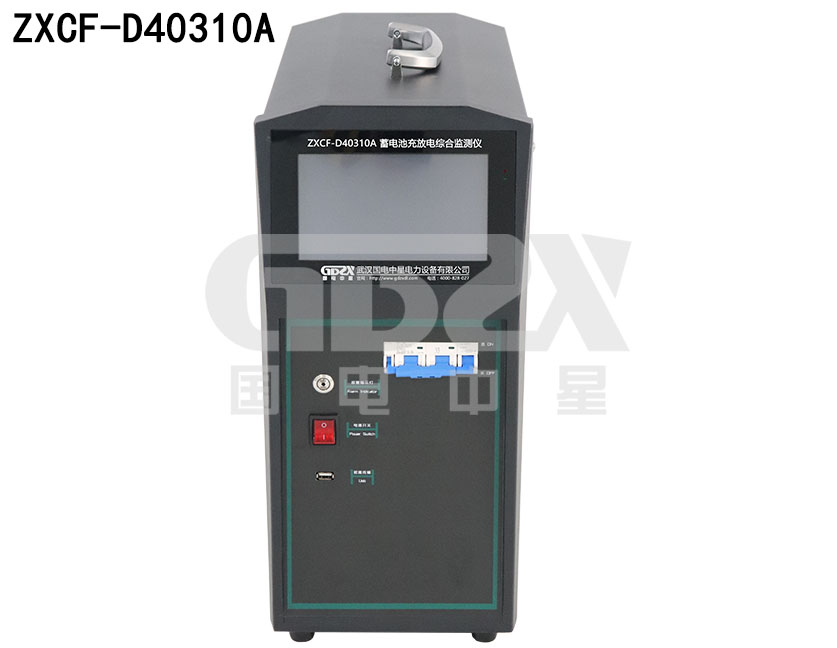

ZXCF-D40310A | 220V | 30A | 100A | 單體2V | — |
ZXCF-D40310C | 220V | 30A | 100A | 單體12V | — |
ZXCF-D40410A | 220V | 40A | 100A | 單體2V | — |
ZXCF-D40410C | 220V | 40A | 100A | 單體12V | — |
ZXCF-DJ40405A | 10-300V | 40A | 50A | 單體2V | 24V、48V、110V、220V兼容 |
ZXCF-DJ40405C | 10-300V | 40A | 50A | 單體12V | 24V、48V、110V、220V兼容 |
ZXCF-D60205A | 480V | 20A | 50A | 單體2V | — |
ZXCF-D60205C | 480V | 20A | 50A | 單體12V | — |

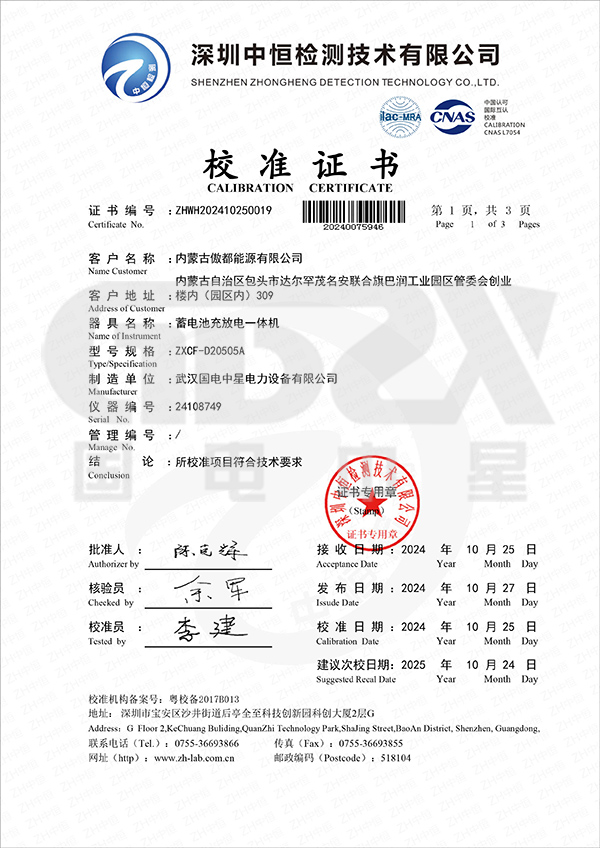

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
